第10章 DTD、ZTD、CTD系列重载弹簧箱支吊架

1 适用范围

DTD、ZTD、CTD系列重载弹簧箱支吊架适用于既有垂直位移又有水平位移的工况条件，起到载荷平衡和减震作用。适用位移范围为0～30mm、0～60mm、0～90mm、0～120mm、0～180mm、0～240mm六档。适用载荷范围为7572～2394990N。适用温度范围为-20～220℃。

2 分类和型号表示方法

2.1 分类和型式（表4-10-1）

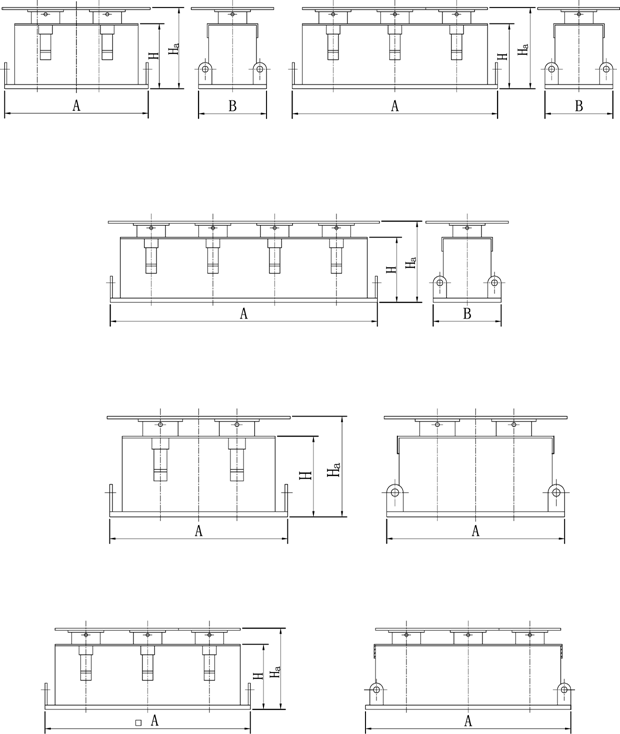

表4-10-1 DTD、ZTD、CTD系列重载弹簧箱支吊架分类、型式及图例

系列	类别	型式代号	型式	载荷范围 N	图例
DTD	单排	DTDA	单排双组组合弹簧箱	7572～532218	图4-10-1
		DTDB	单排叁组组合弹簧箱	11358～798327	图4-10-2
		DTDC	单排肆组组合弹簧箱	15144～1064436	图4-10-3
ZTD	正方形	ZTDA	正方形组合弹簧箱	15144～1064436	图4-10-4
ZTD	正方形	ZTDB	正方形重载组合弹簧箱	34074～2394990	图4-10-5
CTD	双排	CTD	双排组合弹簧箱	22716～1596654	图4-10-6

2.2 型号表示方法

工作载荷，N

计算热位移，mm，及位移方向（↑或↓）

支吊架编号
最大位移量，mm

重载弹簧箱型式代号

2.3 型号标注示例

单排双组型组合弹簧箱，最大位移量为60mm，支吊架编号为11号，计算热位移为18mm，方向向下,工作载荷为215457N的型号为:

DTD60-11-18↓/215457

3 载荷、位移、刚度系列表

3.1 DTDA型单排双组组合弹簧箱支吊架的载荷、位移、刚度系列表见表4-10-3。

3.2 DTDB型单排叁组组合弹簧箱支吊架的载荷、位移、刚度系列表见表4-10-4。

3.3 DTDC型单排肆组组合弹簧箱支吊架的载荷、位移、刚度系列表见表4-10-5。

3.4 ZTDA型正方形组合弹簧箱支吊架的载荷、位移、刚度系列表见表4-10-5。

3.5 ZTDB型正方形组合重载弹簧箱支吊架的载荷、位移、刚度系列表见表4-10-6。

3.6 CTD型双排组合弹簧箱支吊架的载荷、位移、刚度系列表见表4-10-7。

4 型号选用及实例

DTD、ZTD、CTD系列重载弹簧箱支吊架型号选用及实例见表4-10-2。

表4-10-2 DTD、ZTD、CTD系列重载弹簧箱支吊架型号选用及实例

程序	选用及计算程序型号	实例
0	计算工作载荷	计算工作载荷=563100N
	工作位移量	工作位移量=40mm
	位移方向，↓或↑	位移方向：↓
	外形尺寸限定	外形尺寸限定：≤1500mm×460mm
1	根据上述设计要求，初步选定弹簧箱支吊架型式，并根据表4-10-3～7查出支吊架的编号	根据外形尺寸1500mm×460mm，确定适合的弹簧箱支吊架的型式是DTDC型单排肆组组合弹簧箱支吊架。根据工作位移量=40mm，初步确定工作位移范围为0～ 60mm。根据位移方向向下，在表4-10-5中寻找载荷中线以下的工作载荷，初步确定支吊架编号为12
2	根据表4-10-3～7，查出弹簧刚度	在表4-10-5中，查出支吊架编号为12，工作位移范围为0～60mm的弹簧刚度=3910.6N/mm
3	安装载荷=工作载荷±位移量×弹簧刚度（式中:↑取+,↓取-）	安装载荷=563100-40×3910.6=406676N
4	验算载荷变化率= ×100%≤25%	载荷变化率= ×100%=27.78%≥25%,验算不通过，重算
5	重新调整位移范围	位移范围调整为90mm
6	重复程序2，查出弹簧刚度，N/mm	查表4-10-5，弹簧刚度=2607.07N/mm
7	重复程序3,计算安装载荷	安装载荷=563100-40×2607.07=458792mm
8	重复程序4,验算载荷变化率	载荷变化率= ×100%=18.52%≤25%
9	选定弹簧箱型号	选定弹簧箱型号:DTDC90-12-40↓563100

表4-10-3 DTDA型单排双组组合弹簧箱载荷、位移、刚度选用表 N

变形量(mm)						支架编号
240	180	120	90	60	30	01	02	03	04	05	06	07
320	240	160	120	80	40	6731	8976	11970	15963	21285	28386	37853
328	246	614	123	82	41	6899	9200	12269	16362	21817	39096	38799
336	252	168	126	84	42	7067	9425	12568	16761	22350	39805	39745
344	258	172	129	86	43	7235	9649	12868	17160	22882	30515	40691
352	264	176	132	88	44	7404	9874	13167	17559	23414	31224	41638
360	270	180	135	90	45	7572	10098	13466	17958	23946	31934	42584
368	276	184	138	92	46	7740	10322	13765	18357	24478	32644	43530
376	282	188	141	94	47	7909	10547	14064	18756	25010	33353	44477
384	288	192	144	96	48	8077	10771	14364	19155	25542	34063	45423
392	294	196	147	98	49	8245	10996	14663	19554	26075	34772	46369
400	300	200	150	100	50	8413	11220	14962	19953	26607	35482	47315
408	306	204	153	102	51	8582	11444	15261	20352	27139	36192	48262
416	312	208	156	104	52	8750	11669	15561	20751	27671	36901	49208
424	318	212	159	106	53	8918	11893	15860	21150	28203	37611	50154
432	324	216	162	108	54	9087	12118	16159	21550	28735	38321	51101
440	330	220	165	110	55	9255	12342	16458	21949	29267	39030	52047
448	336	224	168	112	56	9423	12566	16758	22348	29800	39740	52993
456	342	228	171	114	57	9591	12791	17057	22747	30332	40449	53940
464	348	232	174	116	58	9760	13015	17356	23146	30864	41159	54886
472	354	236	177	118	59	9928	13240	17655	23545	31396	41869	55832
480	360	240	180	120	60	10096	13464	17955	23944	31928	42578	56778
488	366	244	183	122	61	10264	13688	18254	24343	32460	43288	57725
496	372	248	186	124	62	10433	13913	18553	24742	32992	43998	58671
504	378	252	189	126	63	10601	14137	18852	25141	33525	44707	59617
512	384	256	192	128	64	10769	14362	19152	25540	34057	45417	60564
520	390	260	195	130	65	10938	14586	19451	25939	34589	46126	61510
528	396	264	198	132	66	11106	14810	19750	26338	35121	46836	62456
536	402	268	201	134	67	11274	15035	20049	26737	35653	47246	63403
544	408	272	204	136	68	11442	15259	20349	27136	36185	48255	64349
552	414	276	207	138	69	11611	15484	20648	27535	36717	48965	65295
560	420	280	210	140	70	11779	15708	20947	27934	37250	49674	66241
568	426	284	213	142	71	11947	15932	21246	28334	37782	50384	67188
576	432	288	216	144	72	12116	16157	21545	28733	38314	51094	68134
584	438	292	219	146	73	12284	16381	21845	29132	38846	51803	69080
592	444	296	222	148	74	12452	16606	22144	29531	39378	52513	70027
600	450	300	225	150	75	12620	16830	22443	29930	39910	53223	70973
608	456	304	228	152	76	12789	17054	22742	30329	40442	53932	71919
616	462	308	231	154	77	12957	17279	23042	30728	40974	54642	72866
624	468	312	234	156	78	13125	17503	23341	31127	41507	55351	73812
632	474	316	237	158	79	13294	17728	23640	31526	42039	56061	74758
640	480	320	240	160	80	13462	17952	23939	31925	42571	56771	75704
						弹簧刚度(N/m)
						168.28	224.40	299.24	399.06	532.14	709.62	946.30
						84.14	112.20	149.62	199.53	266.07	354.81	473.15
						56.09	74.80	99.75	133.02	177.38	236.54	315.43
						42.07	56.10	74.81	99.76	133.04	177.40	236.57
						28.04	37.40	49.87	66.51	88.69	118.27	157.72
						21.04	28.05	37.41	49.88	66.52	88.70	118.29

续表4-10-3 N

支架编号							位移量(mm)
08	09	10	11	12	13	14	30	60	90	120	180	240
50480	67312	89762	119700	156424	212859	283851
51742	68995	92006	122692	160335	218180	290947
53004	70768	94250	125685	164245	223502	298043
54266	72360	96494	128677	168156	228823	305140
55528	74043	98738	131670	172066	234145	312236
56790	75726	100982	134662	175977	239466	319832	0	0	1	0	0	0
58052	77409	103226	137654	179888	244787	326428	1	2	3	4	6	8
59314	79092	105470	140647	183798	250109	333524	2	4	6	8	12	16
60576	80774	107714	143639	187709	255430	340621	3	6	9	12	18	24
61838	72457	109958	146632	191619	260752	347717	4	8	12	16	24	32
63100	84140	112202	149624	195530	266073	354813	5	10	15	20	30	40
64362	85823	114446	152616	199440	271394	361909	6	12	18	24	36	48
65624	87506	116690	155609	203351	276716	369005	7	14	21	28	42	56
66886	89188	118934	158601	207261	282037	376102	8	16	24	32	48	64
68148	90871	121178	161594	211172	287359	383198	9	18	27	36	54	72
69410	92554	123422	164586	215083	292680	390294	10	20	30	40	60	80
70672	94237	125666	167578	218994	298001	397390	11	22	33	44	66	88
71934	95920	127910	170571	222904	303323	404486	12	24	36	48	72	96
73196	97602	’130154	173563	226814	308644	415583	13	26	39	52	78	104
74458	99285	132398	176556	230725	313966	418679	14	28	42	56	84	112
75720	100968	134642	179548	234636	319287	425775	15	30	45	60	90	120
76982	102651	136886	182540	238547	324608	432871	16	32	48	64	96	128
78244	104334	139130	185533	242457	329930	439967	17	34	51	68	102	136
79505	106016	141374	188525	256368	335251	447064	18	36	54	72	108	144
80768	107699	143618	191518	250278	340573	454160	19	38	57	76	114	152
82030	109382	145862	194510	254189	345894	461256	20	40	60	80	120	160
83292	111065	148106	197502	258100	351215	468352	21	42	63	84	126	168
84554	112748	150350	200495	262010	346537	475448	22	44	66	88	132	176
85816	114430	152594	203487	265921	361858	482545	23	46	69	92	138	184
87078	116113	154838	206480	269831	367180	489641	24	48	72	96	144	192
88340	117796	157082	209472	273742	372501	496737	25	50	75	100	150	200
89602	119479	159326	212464	277653	377822	503833	26	52	78	104	156	208
90864	121162	161570	215457	281563	383144	510929	27	54	81	108	162	216
92126	122844	163814	218449	285474	388465	518026	28	56	84	112	168	224
93388	124527	166058	221442	289384	393787	525122	29	58	87	114	174	232
94650	126210	168302	224434	293295	399108	532218	30	60	90	120	180	240
95912	127893	170546	227426	297206	404429	539314
97174	129576	172790	230419	301116	409751	546410
98436	131258	175034	233411	305027	415072	553507
99698	132941	177278	236404	308937	420394	560603
100960	134624	179522	239396	312848	425715	567699
弹簧刚度 (N/m)
1262.00	1682.80	2244.00	2992.40	3910.60	5321.40	7096.20
631.00	841.40	1122.00	1496.20	1955.30	2660.70	3548.10
420.67	560.93	748.00	997.47	1303.53	1773.80	2365.40
315.50	420.70	561.00	748.10	977.65	1330.35	1774.05
210.33	280.47	374.00	498.73	651.77	886.90	1182.70
157.75	210.35	280.50	374.05	488.83	665.18	887.03

表4-10-4 DTDB型单排叁组组合弹簧箱载荷、位移、刚度选用表 N

变形量(mm)						支架编号
240	180	120	90	60	30	01	02	03	04	05	06	07
320	240	160	120	80	40	10096	13464	17955	23944	31928	42579	56779
328	246	614	123	82	41	10348	13801	18404	24543	32726	43643	58198
336	252	168	126	84	42	10601	14137	18852	25143	33524	44708	59618
344	258	172	129	86	43	10853	14474	19301	25740	34323	45772	61037
352	264	176	132	88	44	11106	14810	19750	26338	35121	46837	62457
360	270	180	135	90	45	11358	15147	20199	26937	35919	47901	63876
368	276	184	138	92	46	11610	15484	20648	27536	36717	48965	65295
376	282	188	141	94	47	11863	15820	21097	28134	37515	50030	66715
384	288	192	144	96	48	12115	16157	21546	28733	38314	51094	68134
392	294	196	147	98	49	12368	16493	21994	29331	39112	52159	69554
400	300	200	150	100	50	12620	16830	22443	29930	39910	53223	70973
408	306	204	153	102	51	12873	17167	22892	30529	40708	54288	72393
416	312	208	156	104	52	13125	17503	23341	31127	41506	55352	73812
424	318	212	159	106	53	13377	17840	23790	31726	42305	56416	75232
432	324	216	162	108	54	13630	18176	24239	32324	43103	57481	76651
440	330	220	165	110	55	13882	18513	24688	32923	43901	58545	78070
448	336	224	168	112	56	14135	18850	25136	33521	44699	59610	79490
456	342	228	171	114	57	14387	19186	25585	34120	45498	60674	80909
464	348	232	174	116	58	14639	19523	26034	34719	46296	61739	82329
472	354	236	177	118	59	14892	19859	26483	35317	47094	62803	83748
480	360	240	180	120	60	15144	20196	26932	35916	47892	63867	85168
488	366	244	183	122	61	15397	20533	27381	36514	48690	64932	86587
496	372	248	186	124	62	15649	20869	27830	37113	49489	65996	88007
504	378	252	189	126	63	15902	21206	28278	37712	50287	67061	89426
512	384	256	192	128	64	16154	21543	28727	38310	51085	68125	90846
520	390	260	195	130	65	16406	21879	29176	38909	51883	69190	92265
528	396	264	198	132	66	16659	22216	29625	39507	52681	70254	93684
536	402	268	201	134	67	16911	22552	30074	40106	53480	71318	95104
544	408	272	204	136	68	17164	22889	30523	40705	54276	72383	96523
552	414	276	207	138	69	17416	23225	30972	41303	55076	73447	97943
560	420	280	210	140	70	17668	23562	31420	41902	55874	74512	99362
568	426	284	213	142	71	17921	23899	31869	42500	56672	75576	100782
576	432	288	216	144	72	18173	24235	32318	43099	57471	76641	102201
584	438	292	219	146	73	18426	24572	32767	43698	58269	77705	103621
592	444	296	222	148	74	18678	24908	33216	44296	59067	78769	105040
600	450	300	225	150	75	18931	25245	33665	44895	59865	79834	106459
608	456	304	228	152	76	19183	25582	34114	45493	60664	80898	107879
616	462	308	231	154	77	19435	25918	34563	46092	61462	81963	109298
624	468	312	234	156	78	19688	26255	35011	46690	62260	83027	110718
632	474	316	237	158	79	19940	26591	35460	47289	63058	84092	112137
640	480	320	240	160	80	20193	26928	35909	47888	63856	85156	113557
						弹簧刚度(N/m)
						252.42	336.60	448.86	598.59	798.21	1064.43	1419.45
						126.21	168.30	224.43	299.29	399.11	532.21	709.72
						84.14	112.20	149.62	199.53	266.07	354.81	473.15
						63.10	84.15	112.21	149.65	199.55	266.11	354.86
						42.07	56.10	74.81	99.77	133.04	177.41	236.58
						31.55	42.08	56.11	74.82	99.78	133.05	177.43

续表4-10-4 N

支架编号							位移量(mm)
08	09	10	11	12	13	14	30	60	90	120	180	240
75720	100968	134643	179550	234636	319289	425776
77613	103492	138009	184039	240502	327271	436421
79506	106016	141375	188527	246367	335253	447065
81399	108541	144741	193016	252234	343235	457709
83292	111065	148107	197504	285100	351217	468354
85185	113589	151473	201993	263966	359199	478998	0	0	1	0	0	0
87078	116113	154839	206482	269831	367181	489642	1	2	3	4	6	8
88971	118637	158205	210970	275697	375163	500287	2	4	6	8	12	16
90864	121162	161571	215459	281563	381145	510931	3	6	9	12	18	24
92757	123686	164937	219947	287429	391127	521575	4	8	12	16	24	32
94650	126210	168303	224436	293295	399109	532220	5	10	15	20	30	40
96543	128734	171669	228925	299160	407092	542864	6	12	18	24	36	48
98436	131258	175035	233413	305027	415074	553508	7	14	21	28	42	56
100329	133783	178401	237902	310893	423056	564152	8	16	24	32	48	64
102224	136307	181767	242390	316759	431038	574797	9	18	27	36	54	72
104115	138831	185133	246879	322625	439020	585441	10	20	30	40	60	80
106008	141355	188499	251368	328490	447002	596085	11	22	33	44	66	88
107901	143879	191865	255856	334356	454984	606730	12	24	36	48	72	96
109794	146404	195231	260345	340222	462966	617374	13	26	39	52	78	104
111687	148928	198597	264833	346088	470948	628018	14	28	42	56	84	112
113580	151452	201963	269322	356954	478930	638663	15	30	45	60	90	120
115473	153976	205329	273811	357820	486913	649307	16	32	48	64	96	128
117366	156500	208695	278299	363680	494895	659951	17	34	51	68	102	136
119259	159025	212061	282788	369552	502877	670595	18	36	54	72	108	144
121152	161549	215427	287276	375418	510859	681240	19	38	57	76	114	152
123045	164073	218793	291765	381284	518841	691884	20	40	60	80	120	160
124938	166597	222159	296254	387149	526823	702528	21	42	63	84	126	168
126831	169121	225525	300742	393015	534805	713173	22	44	66	88	132	176
128724	171646	228891	305231	398881	542787	723817	23	46	69	92	138	184
130617	174170	232257	309719	404747	550769	734461	24	48	72	96	144	192
132510	176694	235623	314208	410613	558751	745106	25	50	75	100	150	200
134403	179218	238989	318697	416479	566734	755750	26	52	78	104	156	208
136296	181742	242355	323185	422345	574716	766394	27	54	81	108	162	216
138189	184267	245721	327674	428211	582698	777038	28	56	84	112	168	224
140082	186791	249087	332162	434077	590680	787683	29	58	87	114	174	232
141975	189315	252453	336651	439943	598662	798327	30	60	90	120	180	240
143868	191839	255819	341140	445808	606644	808971
145761	194363	259185	345628	451674	614626	819611
147654	196888	262551	350117	457540	622608	830255
149547	199412	265917	354605	463406	630590	840900
151440	201936	269283	359094	469272	638572	851549
弹簧刚度(N/m)
1893.00	2524.20	3366.0	4488.60	5865.90	7982.10	10644.30
946.50	1262.10	1683.00	2244.30	2932.95	3991.05	5322.15
631.00	841.40	1122.00	1496.20	1955.30	2660.70	3548.10
473.25	631.05	841.50	1122.15	1466.48	1995.52	2661.08
946.50	420.70	561.00	748.10	977.65	1330.35	1774.05
236.63	315.53	420.75	561.08	733.24	997.76	1330.54

表4-10-5 DTDC型与ZTDA型组合弹簧箱载荷、位移、刚度选用表 N

变形量(mm)						支架编号
240	180	120	90	60	30	01	02	03	04	05	06	07
320	240	160	120	80	40	13461	17952	23940	31925	42571	56772	75705
328	246	164	123	82	41	13798	18401	24538	32724	43635	58191	77598
336	252	168	126	84	42	14134	18850	25137	33522	44699	59610	79490
344	258	172	129	86	43	14471	19298	25735	34320	45763	61030	81383
352	264	176	132	88	44	14807	19747	26234	35118	46828	62449	83275
360	270	180	135	90	45	15144	20196	26932	35916	47892	63868	85168
368	276	184	138	92	46	15481	20645	27530	36714	28956	65287	87061
376	282	188	141	94	47	15817	21094	28129	37512	50021	66706	88953
384	288	192	144	96	48	16154	21542	28727	38310	21085	68126	90846
392	294	196	147	98	49	16490	21991	29326	39108	52149	69545	92738
400	300	200	150	100	50	16827	22440	29924	39907	53213	70964	94631
408	306	204	153	102	51	17163	22889	30532	40705	54278	72383	96524
416	312	208	156	104	52	17500	23338	31121	41503	55342	73803	98416
424	318	212	159	106	53	17836	23786	31720	42301	56406	75222	100309
432	324	216	162	108	54	18173	24235	32318	43099	57471	76641	102201
440	330	220	165	110	55	18510	24684	32917	43897	58535	78060	104094
448	336	224	168	112	56	18846	25133	33515	44695	59599	79480	105987
456	342	228	171	114	57	19183	25582	34114	45493	60663	80899	107879
464	348	232	174	116	58	19519	26030	34712	46292	61728	82318	109772
472	354	236	177	118	59	19856	26479	35311	47090	62792	83737	111664
480	360	240	180	120	60	20192	26928	35909	47888	63856	85157	113557
488	366	244	183	122	61	20529	27377	36508	48686	64920	86576	115450
496	372	248	186	124	62	20866	27826	37106	49484	65985	87995	117342
504	378	252	189	126	63	21202	28274	37705	50282	67049	89414	119235
512	384	256	192	128	64	21539	28723	38303	51080	68113	90834	121127
520	390	260	195	130	65	21875	29172	38902	51878	69178	92253	123020
528	396	264	198	132	66	22212	29621	39500	52677	70242	93672	124913
536	402	268	201	134	67	22548	30070	40099	53475	71306	95091	126805
544	408	272	204	136	68	22885	30518	40697	54273	72370	96511	128698
552	414	276	207	138	69	23221	30967	41296	55071	73435	97930	130590
560	420	280	210	140	70	23558	31416	41894	55869	74499	99349	132483
568	426	284	213	142	71	23895	31865	42492	56667	75563	100768	134376
576	432	288	216	144	72	24231	32314	43091	57465	76628	102187	136268
584	438	292	219	146	73	24568	32762	43689	58263	77692	103607	138161
592	444	296	222	148	74	24904	33211	44288	59061	78756	105026	140053
600	450	300	225	150	75	25241	33660	44886	59860	79820	106445	141946
608	456	304	228	152	76	25577	34109	45485	60658	80885	107864	143839
616	462	308	231	154	77	25914	34558	46083	61456	81949	109284	145731
624	468	312	234	156	78	26250	35006	46682	62254	83013	110703	147624
632	474	316	237	158	79	26587	35455	47280	63052	84078	112122	149516
640	480	320	240	160	80	26924	35904	47879	63850	85142	112541	151409
						弹簧刚度 (N/m)
						336.56 336.56	448.80 448.80	598.48 598.48	798.12 798.12	1064.28 1064.28	1419.24 1419.24	1892.60 1892.60
						268.28	224.40	299.24	399.06	532.14	709.62	946.30
						112.19	149.60	199.49	266.04	354.76	473.08	630.87
						84.14	112.20	149.62	199.53	266.07	354.81	473.15
						56.09	74.80	99.75	133.02	177.38	236.54	315.43
						42.07	56.10	74.81	99.77	133.04	177.41	236.58

续表4-10-5 N

支架编号							位移量(mm)
08	09	10	11	12	13	14	30	60	90	120	180	240
100960	134624	179524	239400	312848	425718	567702
103484	137990	184012	245385	320669	436361	581894
106008	141355	188500	251370	328490	447004	596087
108532	144721	192988	257354	336312	457646	610279
111056	148086	197476	263339	344133	468289	624472
113580	151452	201964	269324	351954	478932	638664	0	0	1	0	0	0
116104	154848	206452	275309	359775	489575	652856	1	2	3	4	6	8
118628	158183	310940	281294	367596	500218	667049	2	4	6	8	12	16
121152	161549	215428	287278	375418	510860	681241	3	6	9	12	18	24
123678	164914	219916	293263	383239	521503	695434	4	8	12	16	24	32
126200	168280	224404	299248	391060	532146	709626	5	10	15	20	30	40
128724	170646	228892	305233	398881	542789	723818	6	12	18	24	36	48
131248	175011	233380	311218	406702	553432	738011	7	14	21	28	42	56
133772	178377	237868	317202	414524	564074	752203	8	16	24	32	48	64
136296	181742	242356	323187	422345	574717	766396	9	18	27	36	54	72
138820	185108	246844	329172	430166	585360	780588	10	20	30	40	60	80
141344	188474	251332	335157	437987	596003	794780	11	22	33	44	66	88
143868	191839	255820	341142	445808	606646	808973	12	24	36	48	72	96
146392	195205	260308	347126	453630	617288	823165	13	26	39	52	78‘	104
148916	198570	264796	353111	461451	627931	837358	14	28	42	56	84	112
151440	201936	269284	359096	469272	638574	851550	15	30	45	60	90	120
153964	205302	273772	365081	477093	649217	865742	16	32	48	64	96	128
156488	208667	278260	371066	484914	659860	879935	17	34	51	68	102	136
159012	212033	282748	377050	492736	670502	894127	18	36	54	72	108	144
161536	215398	287236	383035	500557	681145	908320	19	38	57	76	114	152
164060	218764	291724	389020	508378	691788	922512	20	40	60	80	120	160
166584	222130	296212	395005	516199	702431	936704	21	42	63	84	126	168
169108	225495	300700	400990	524020	713074	950897	22	44	66	88	132	176
171632	228861	305188	406974	531842	723716	965089	23	46	69	92	138	184
174156	232226	309676	412959	539663	734359	979282	24	48	72	96	144	192
176680	235592	314164	418944	547484	745002	993474	25	50	75	100	150	200
179204	238958	318652	424929	555305	755645	1007666	26	52	78	104	156	208
181728	242323	323140	430914	563126	766288	1021859	27	54	81	108	162	216
184252	245689	327628	436898	570948	776930	1036051	28	56	84	112	168	224
186776	249054	332116	442883	578769	787573	1050244	29	58	87	114	174	232
189300	252420	336604	448868	586590	798216	1064436	30	60	90	120	180	240
191824	255786	341092	454853	594411	808859	1078628
194348	259151	345580	460838	602232	819502	1092821
196872	262517	350068	466822	610054	830144	1107013
199396	265882	354556	472807	617875	840787	1121206
201920	269248	359044	478792	625696	851430	1135398
弹簧刚度 (N/m)
2524.00	3365.60	4488.00	5984.80	7821.20	10642.80	1 4192.40
1262.00	1682.80	2244.00	2992.40	3910.60	5321.40	7096.20
841.33	1121.87	1496.00	1994.93	2607.07	3547.60	4730.80
631.00	841.40	1122.00	1496.20	1955.30	2660.70	3548.10
420.67	560.93	748.00	997.46	1303.53	1773.80	2365.40
315.50	420.70	561.00	748.00	977.65	1330.35	1774.05

表4-10-6 ZTDB型正方形重载弹簧箱载荷、位移、刚度选用表 N

变形量(mm)						支架编号
240	180	120	90	60	30	01	02	03	04	05	06	07
320	240	160	120	80	40	30288	40392	53864	71832	95784	127737	170336
328	246	164	123	82	41	31045	41402	55211	73628	98178	130930	174595
336	252	168	126	84	42	31802	42412	56557	75424	100573	134123	178853
344	258	172	129	86	43	32559	43421	57904	77219	102968	137316	183111
352	264	176	132	88	44	33317	44431	59250	79015	105362	140510	187370
360	270	180	135	90	45	34074	45441	60597	80811	107757	143703	191628
368	276	184	138	92	46	34831	46451	61944	82607	110152	146896	195886
376	282	188	141	94	47	35589	47461	93290	84403	112546	150090	200145
384	288	192	144	96	48	36346	48470	64637	86198	114941	153283	204403
392	294	196	147	98	49	37103	49480	65983	87994	117336	156476	208661
400	300	200	150	100	50	37860	50490	67330	89790	119730	159669	212920
408	306	204	153	102	51	38618	51500	68676	91586	122125	162863	217178
416	312	208	156	104	52	39375	52510	70023	93381	124519	166056	221436
424	318	212	159	106	53	40132	53519	71370	95177	126914	169249	225695
432	324	216	162	108	54	40889	54529	72716	96973	129309	172443	229953
440	330	220	165	110	55	41647	55539	74063	98769	131703	175636	234211
448	336	224	168	112	56	42404	56549	75409	100564	134098	178829	238470
456	342	228	171	114	57	43161	57559	76756	102360	136493	182022	242728
464	348	232	174	116	58	43918	58568	78103	104156	138887	185216	246987
472	354	236	177	118	59	44676	59578	79449	105952	141282	188409	251245
480	360	240	180	120	60	45433	60588	80796	107748	143676	191602	255503
488	366	244	183	122	61	46190	61598	82142	10953	146071	194796	259762
496	372	248	186	124	62	46947	62608	83489	111339	148466	197989	264020
504	378	252	189	126	63	47705	63617	84835	113135	150860	201182	268278
512	384	256	192	128	64	48462	64627	86182	114931	153255	204376	272537
520	390	260	195	130	65	49219	65637	87529	116726	155650	207569	276795
528	396	264	198	132	66	49976	66647	88875	118522	158044	210762	281053
536	402	268	201	134	67	50734	67657	90222	120318	160439	213955	285312
544	408	272	204	136	68	51491	68666	91568	122114	162833	217149	289570
552	414	276	207	138	69	52248	69676	92915	123909	165228	220342	293828
560	420	280	210	140	70	53005	70686	94261	125705	167623	223535	298087
568	426	284	213	142	71	53763	71696	95608	127501	170017	226729	302345
576	432	288	216	144	72	54520	72706	96955	129297	172412	229922	306603
584	438	292	219	146	73	55227	73715	98301	131093	174807	233115	310862
592	444	296	222	148	74	56035	74725	99648	132888	177201	236308	315120
600	450	300	225	150	75	56792	75735	100994	134684	179596	239502	319378
608	456	304	228	152	76	57549	76745	102341	136480	181991	242695	323637
616	462	308	231	154	77	58306	77755	103688	138276	184385	245888	327895
624	468	312	234	156	78	59064	78764	105034	140071	186780	249082	332154
632	474	316	237	158	79	59821	79774	106381	141867	189174	252275	336412
640	480	320	240	160	80	60578	80784	107727	143663	191569	255468	340670
						弹簧刚度 (N/m)
						757.26	1009.80	1346.58	1795.77	2394.63	3193.29	4258.35
						378.63	504.90	673.29	897.88	1197.32	1596.64	2129.17
						252.42	336.60	448.86	598.59	798.21	1064.43	1419.45
						189.31	252.45	336.64	448.94	598.66	798.32	1064.59
						126.21	168.30	224.43	299.30	399.11	532.22	709.73
						94.66	1 36.23	168.32	224.47	299.32	399.16	532.29

续表4-10-6 N

支架编号							位移量(mm)
08	09	10	11	12	13	14	30	60	90	120	180	240
227160	302904	403929	538650	703908	957866	1277329
232839	310477	414027	552116	721506	981812	1309262
238518	318049	424125	565582	739103	1005758	1341195
244197	325622	434223	579047	756701	1029704	1373128
249876	333194	444321	592513	774299	1053651	1405061
255555	340767	454419	605979	791897	1077597	1436994	0	0	1	0	0	0
261234	348340	464517	619445	809494	1101543	1468927	1	2	3	4	6	8
266913	355912	474615	632911	827092	1125490	1500860	2	4	6	8	12	16
272592	363485	484713	646376	844690	1149436	1532793	3	6	9	12	18	24
278271	371057	494811	659842	862287	1173382	1564726	4	8	12	16	24	32
283950	378630	504909	673308	879885	1197328	1596659	5	10	15	20	30	40
289629	386203	515007	686774	897483	1221275	1628591	6	12	18	24	36	48
295308	393775	525105	700240	915080	1245221	1660524	7	14	21	28	42	56
300987	401348	535203	713705	832678	1269167	1692457	8	16	24	32	48	64
306666	408920	545301	727171	950276	1293114	1724390	9	18	27	36	54	72
312345	416193	555399	740637	967874	1317060	1756323	10	20	30	40	60	80
318024	424066	565497	754103	985471	1341006	1788256	11	22	33	44	66	88
323703	431638	575595	767569	1003069	1364953	1820189	12	24	36	48	72	96
329382	439211	585693	781034	1020667	1388899	1852122	13	26	39	52	78	104
335061	446783	595791	794500	1038264	1412845	1884055	14	28	42	56	84	112
340740	454356	605889	807966	1055862	1436791	1915988	15	30	45	60	90	120
346419	461929	615987	821432	1073460	1460738	1947920	16	32	48	64	96	128
352098	469501	626085	834898	1091058	1484684	1979853	17	34	51	68	102	136
357777	477074	636183	848363	1108655	1508630	2011786	18	36	54	72	108	144
363456	484646	646281	861829	1126253	1532577	2043719	19	38	57	76	114	152
369135	492219	656379	875295	1143851	1556523	2075652	20	40	60	80	120	160
374814	499792	666477	888761	1161458	1580469	2107585	21	42	63	84	126	168
380493	507364	676575	902227	1179046	1604416	2139518	22	44	66	88	132	176
386172	514937	686673	915692	1196644	1628362	2171451	23	46	69	92	138	184
391851	522509	696771	929158	1214241	1652308	2203384	24	48	72	96	144	192
397530	530082	706869	942624	1231839	1676254	2235317	25	50	75	100	150	200
403209	537655	716967	956090	1249437	1700201	2267249	26	52	78	104	156	208
408888	545227	727065	969556	1267034	1724147	2299182	27	54	81	108	162	216
414567	552800	737261	983021	1284632	1748093	2331115	28	56	84	112	168	224
420246	560372	747261	996487	1302230	1772040	2363048	29	58	87	114	174	232
425925	567945	757359	1009953	1319828	1795986	2394981	30	60	90	120	180	240
431604	575518	767457	1023419	1337425	1819932	2426914
437283	583090	777555	1036885	1355023	1843879	2458847
442962	590663	787653	1050350	1372621	1867825	2490780
448641	598235	797751	1063816	1390218	1891771	2522713
454320	605808	807849	1077282	1407816	1915717	2554646
弹簧刚度 (N/m)
5679.00	7572.60	10098.00	13465.80	17597.70	23946.30	31932.90
2839.50	3786.30	5049.00	6732.90	8798.85	11973.15	15966.45
2893.00	2524.20	3366.00	4488.60	5868.85	7982.10	10644.30
1419.75	1893.15	2524.50	3366.45	4399.43	5986.57	7983.23
946.50	1262.10	1683.00	2244.30	2932.95	3991.05	5322.15
709.88	946.58	1262.25	1683.23	2199.71	2993.29	3991.61

表4-10-7 ＣTD型双排组合弹簧箱载荷、位移、刚度选用表　　　　　　 N

变形量(mm)						支架编号
240	180	120	90	60	30	01	02	03	04	05	06	07
320	240	160	120	80	40	20192	26928	35909	47888	63856	85158	113558
328	246	164	123	82	41	20697	27601	36807	49085	65452	87287	116396
336	252	168	126	84	42	21201	28274	37705	50282	47049	8941 5	119235
344	258	172	129	86	43	21706	28948	38603	51480	68645	91544	122074
352	264	176	132	88	44	22211	29621	39500	52677	70242	93673	124913
360	270	180	135	90	45	22716	30294	40398	53874	71838	95802	127752
368	276	184	138	92	46	23221	30967	41296	55071	73434	97931	130591
376	282	188	141	94	47	23726	31640	42193	56268	75031	100060	133430
384	288	192	144	96	48	24231	32314	43091	57466	76627	102189	136269
392	294	196	147	98	49	24735	32987	43989	58663	78224	104317	139108
400	300	200	150	100	50	25240	33660	44887	59860	79820	106446	141946
408	306	204	153	102	51	25745	34333	45784	61057	81417	108575	144785
416	312	208	156	104	52	26250	35006	46682	62254	83013	110704	147624
424	318	212	159	106	53	26755	35680	47580	63451	84609	112833	150463
432	324	216	162	108	54	27260	36353	48477	64649	86206	114962	153302
440	330	220	165	110	55	27764	37026	49375	65846	87802	117091	156141
448	336	224	168	112	56	28269	37699	50273	67043	89399	119219	158980
456	342	228	171	114	57	28774	38372	51171	68240	90995	121348	161819
464	348	232	174	116	58	29279	39046	52068	69437	92591	123477	164658
472	354	236	177	118	59	29784	39719	52966	70635	94188	125606	167497
480	360	240	180	120	60	30289	40392	53864	71832	95784	127735	170335
488	366	244	183	122	61	30793	41065	54762	73029	97381	129864	173174
496	372	248	186	124	62	31298	41738	55659	74226	98977	131993	176013
504	378	252	189	126	63	31803	42412	56557	75423	100574	134121	178852
512	384	256	192	128	64	32308	43085	57455	76620	102170	136250	181691
520	390	260	195	130	65	32813	43758	58352	77818	103766	138379	184530
528	396	264	198	132	66	33318	44431	59250	79015	105363	140508	187369
536	402	268	201	134	67	33822	45104	60148	80212	106959	142637	190208
544	408	272	204	136	68	34327	45778	61046	81409	108556	144766	193047
552	414	276	207	138	69	34832	46451	91943	82606	110152	146895	195886
560	420	280	210	140	70	35337	47124	62841	83803	111749	149023	198724
568	426	284	213	142	71	35842	47797	63739	85001	113345	151152	201563
576	432	288	216	144	72	36347	49470	64636	86198	114941	153281	204402
584	438	292	219	146	73	36852	49144	65534	87395	116538	155410	207241
592	444	296	222	148	74	37356	49817	66432	88592	118134	157539	210080
600	450	300	225	150	75	37861	50490	67330	89789	119731	159668	212919
608	456	304	228	152	76	38366	51163	68227	90987	121327	161797	215758
616	462	308	231	154	77	38871	51836	69125	92184	122923	163926	218597
624	468	312	234	156	78	39376	52510	70023	93381	124520	166054	221436
632	474	316	237	158	79	39881	53183	70920	94578	126116	168183	224275
640	480	320	240	160	80	40385	53856	71818	95775	127713	170312	227113
						弹簧刚度(N/m)
						504.85	673.20	897.72	1197.18	1596.42	2128.86	2838.90
						252.42	336.60	448.86	598.59	798.21	1064.43	1419.45
						168.28	224.40	299.24	399.06	532.14	709.62	946.30
						126.21	168.30	224.43	299.29	399.11	532.21	709.72
						84.14	112.20	149.62	199.53	266.07	354.81	473.15
						63.11	84.15	112.22	149.65	199.55	266.11	354.86

续表4-10-7 　　　　　　　　　　　　　　　　　　 N

支架编号							位移量(mm)
08	09	10	11	12	13	14	30	60	90	120	180	240
151440	201936	269286	359100	469272	638577	851553
155226	206984	276018	368077	481004	654541	872842
159012	212033	282750	377054	492736	670505	894130
162798	217081	289482	386032	504467	686470	915419
166584	222130	296214	395009	516199	702434	936707
170370	227178	302946	403986	527931	718398	957996	0	0	1	0	0	0
174156	232226	309678	412963	539663	734362	979285	1	2	3	4	6	8
177942	237275	316410	421940	551395	750326	1000573	2	4	6	8	12	16
181728	242323	323142	430918	563126	766291	1021862	3	6	9	12	18	24
185514	247372	329874	439895	574858	782255	1043150	4	8	12	16	24	32
189300	252420	336606	448872	586590	798219	1064439	5	10	15	20	30	40
193086	257468	343338	457849	598322	814183	1085728	6	12	18	24	36	48
196872	262517	350070	466826	610054	830147	1107016	7	14	21	28	42	56
200658	267565	356802	475804	521785	846112	1128305	8	16	24	32	48	64
204444	272614	363534	484781	633517	862076	1149593	9	18	27	36	54	72
208230	277662	370266	493758	645249	878040	1170882	10	20	30	40	60	80
202016	282710	376998	502735	656981	894004	1192171	11	22	33	44	66	88
215802	287759	383730	511712	668713	909968	1213459	12	24	36	48	72	96
219588	292807	390462	520690	680444	925933	1234748	13	26	39	52	78	104
223374	297856	397194	529667	692176	941897	1256036	14	28	42	56	84	112
227160	302904	403926	538644	703908	957861	1277325	15	30	45	60	90	120
230946	307952	410658	547621	715640	973825	1298614	16	32	48	64	96	128
234732	313001	417390	556598	727372	989789	1319902	17	34	51	68	102	1 36
238518	318049	424122	565576	739103	1005754	1341191	18	36	54	72	108	144
242304	323098	430854	574553	750835	1021718	1362479	19	38	57	76	114	152
246090	328146	437586	583530	762567	1037682	1383768	20	40	60	80	120	160
249876	333194	444318	592507	774299	1053646	1405057	21	42	63	84	126	168
253662	338243	451050	601484	786031	1069610	1426345	22	44	66	88	132	176
257448	343291	457782	610462	797762	1085575	1447634	23	46	69	92	138	184
261234	348340	464514	619439	809494	1101539	1468922	24	48	72	96	144	192
265020	353388	471246	628416	821226	1117503	1490211	25	50	75	100	150	200
268806	358436	477978	637393	832958	1133467	1511500	26	52	78	104	156	208
272592	363485	484710	646370	844690	1149431	1532788	27	54	81	108	162	216
276378	363533	491442	655348	856421	1165396	1554077	28	56	84	112	168	224
280164	373582	498174	664325	868153	1181360	1575365	29	58	87	114	174	232
283950	378630	504906	673302	879885	1197324	1596654	30	60	90	120	180	240
287736	383678	511638	682279	891617	1213288	1617943
291522	388727	518370	691256	903349	1229252	1639231
295308	393775	525102	700234	915080	1245217	1660520
299094	398824	531834	709211	926812	1261181	1681808
302880	403872	538566	718188	938544	1277145	1703097
弹簧刚度 (N/m)
3786.00	5048.40	6732.00	8977.20	11731.80	15964.20	21288.60
1893.00	2524.20	3366.00	4488.60	5865.90	7982.10	10644.30
1262.00	1682.80	2244.00	2992.40	3910.60	5321.40	7096.20
946.50	1262.10	1683.00	2244.30	2932.95	3991.05	5322.15
631.00	841.40	1122.00	1496.20	1955.30	2660.70	3548.10
473.25	631.05	841.50	1122.15	1466.48	1995.53	2661.08

102

图4-10-1 DTDA型单排双组组合弹簧箱 图4-10-2 DTDB型单排叁组组合弹簧箱

图4-10-3 DTDC型单排肆组组合弹簧箱

图4-10-4 ZTDA型正方形重载组合弹簧箱

图4-10-5 ZTDB型正方形重载组合弹簧箱 图4-10-6 CTD型双排组合弹簧箱
