第7章  T系列整定式可变弹簧支吊架（西北电力设计院标准）

1  适用范围

T系列整定式可变弹簧支吊架（西北电力设计院标准）适用的载荷范围为196～205800N，最佳位移量为40、45、80、90mm，使用温度范围为-40～120℃。

2  分类和型号表示方法

2.1  型式分类（表4-7-1）

表4-7-1  T系列整定式可变弹簧支吊架型式分类

型式分类	T1	T2	上方T3/下方T3A	T4	T5
结构型式	单板连接悬挂型	双板连接悬挂型	搁置型上下连接型	支撑型	并联横担型
名称意义	单板整定弹簧组件	单板整定弹簧组件	上下方整定弹簧组件	支架整定弹簧组件	横担整定弹簧组件

2.2  品种分类（表4-7-2）

表4-7-2  T系列整定式可变弹簧支吊架品种分类

品 种 分 类	1	2
最大工作变形量/mm	75	150

2.3  型号表示方法

最佳热位移量，向下位移时加“-”，mm

冷态载荷,N

弹簧编号,01~20

品种分类代号，见表4-7-2

仅用于T3，当下方整定时加“A”，其余不注

型式分类代号，见表4-7-1

整定式可变弹簧支吊架代号

3  选用范围和外形图

3.1  选用范围

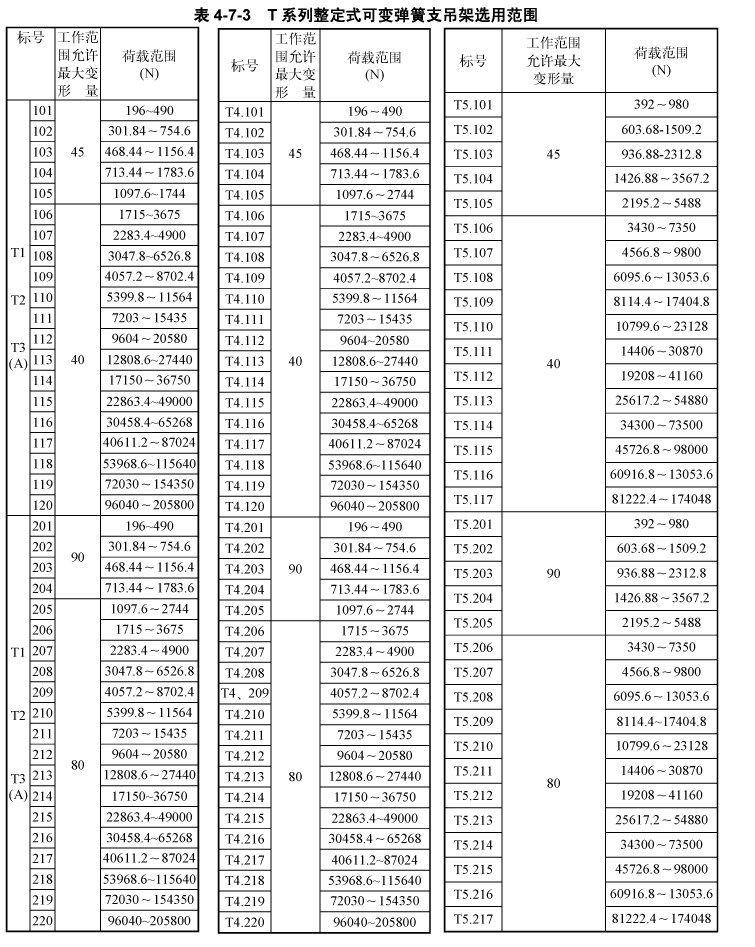

T系列整定式可变弹簧支吊架选用范围见表4-7-3。

3.2  外形图

T系列整定式可变弹簧支吊架外形图见图4-7-1。

4  弹簧系列选用表

ZH 101～105、ZH201～205号弹簧系列选用表见表4-7-4，ZH 106～120、ZH206～220号弹簧系列选用表见表4-7-5。

5  选型

T系列整定式可变弹簧支吊架的选型详见西北电力设计院《火力发电厂汽水管道支吊架设计手册》“整定式弹簧组件设计选用说明”。

设计使用时应根据支吊架的工作荷载Pgz、位移量△yt及位移方向，按弹簧系列选用表正确选择弹簧。

弹簧系列表中列有弹簧变形量F、荷载及荷载变化系数c′之间的关系。弹簧变形量栏中有绝对变形量与工作范围变形量，而绝对变形量和工作范围变形量是各以弹簧的自由高度和弹簧允许的最小变形量及零点表示的荷载与变形量之间的关系。选用时只需用工作范围变形量，而绝对变形量和工作范围变形量仅表示二者的相互关系而已。选用表的右侧为不同的荷载变化系数c′时对应于各种荷载的允许最大热位移量。根据选定的弹簧号及支吊架弹簧组件型式，最后可选定整定弹簧组件的标号。

6  安装和调试

T系列整定弹簧组件外壳上有载荷—变形量指示牌，其中，H表示运行(工作)载荷位置，C表示冷态(安装)载荷位置。

T系列整定弹簧组件安装后，在管道水压试验之前，不得将定位销拔出。水压试验时，由于定位销的锁定，使整定弹簧组件暂时成为刚性吊架。水压试验后，可按下列方法取出定位销：

当定位销向上倾斜时，表示整定弹簧组件呈过载状态，即实际载荷已超过整定载荷，此时应将花兰螺丝放松，使定位销恢复水平位置；当定位销向下倾斜时，表示载荷不足，应将花兰螺丝旋紧，使定位销恢复水平位置，后取出定位销。运行前应检查提示器是否在C处，运行中，应检查提示器是否在H处。C与H之间的相对变形量即为管道热位移值。

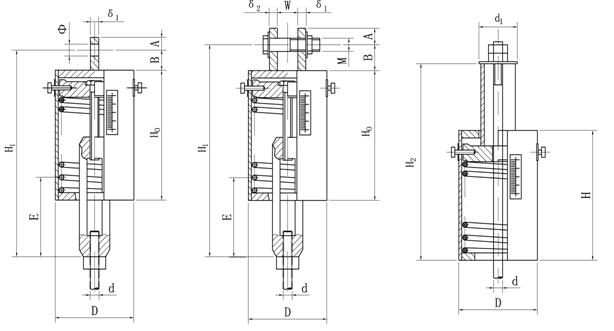

T1型                       T2型                      T3（T3A）型

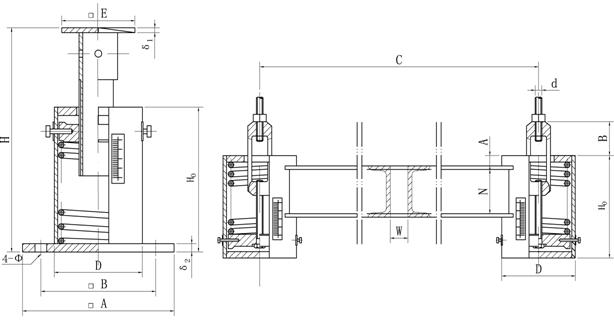

T4型                                           T5型

图4-7-1  T系列整定式可变弹簧支吊架外形图

表4-7-4  ZH101~105、ZH201~205号弹簧系列选用表

	弹簧工作范围内 变形量F				弹簧号					荷载变化系数C＇
					01	02	03	04	05
	ZH1型		ZH2型		荷载 (N)					≤0.35				≤0.25				≤0.20
弹 簧 工 作 范 围	0	弹 簧 绝 对 变 形 量 为 F + 30	0	弹 簧 绝 对 变 形 量 为 F + 60	196.0	301.8	462.6	713.4	1097.6
	1		2		202.5	311.9	478.0	737.2	1134.2
	2		4		209.1	322.0	493.4	761.0	1170.8
	3		6		215.6	332.0	508.8	784.8	1207.4
	4		8		222.1	342.1	524.2	808.6	1243.9
	5		10		228.7	352.2	539.6	832.4	1280.5
	6		12		235.2	362.2	555.1	856.1	1317.1
	7		14		241.8	372.3	570.5	879.9	1353.7
	8		16		248.3	382.4	585.9	903.7	1390.3
	9		18		254.8	392.4	601.3	927.5	1426.9
	10		20		261.4	402.5	616.7	951.3	1463.4	14	28
	11		22		267.9	412.6	632.1	975.1	1500.0		28.5
	12		24		274.4	422.6	647.5	998.9	1536.6	14.5	29			10.5	21
	13		26		281.0	432.7	663.0	1022.6	1573.2	15	30				21.5
	14		28		287.5	442.7	678.4	1046.4	1609.8		30.5			11	22			8.5	17.5
	15		30		294.0	452.8	693.8	1070.2	1646.4	15.5	31.5				22.5			9	18
	16		32		300.6	462.9	709.2	1094.0	1682.9	16	32			11.5	23
	17		34		307.1	472.9	724.6	1117.8	1719.5		32.5				23.5				18.5
	18		36		313.7	483.0	740.0	1141.6	1756.1	16.5	33.5			12	24			9.5	19
	19		38		320.2	493.1	755.5	1165.3	1792.7	17	34	17	34		24.5	12	24.5		19.5	9.5	19.5
	20		40		326.7	503.1	770.9	1189.1	1829.3	17.5	35	17.5	35	12.5	25	12.5	25	10	20	10	20
	21		42		333.3	513.2	786.3	1212.9	1865.9		35.5		35.5		25.5		25.5
	22		44		339.8	523.3	801.7	1236.7	1902.4	18	36	18	36	13	26	13	26		20.5		20.5
	23		46		346.3	533.3	817.1	1260.5	1939.0	18.5	37	18.5	37		26.5		26.5	10.5	21	10.5	21
	24		48		352.9	543.4	832.5	1284.3	1975.6		37.5		37.5	13.5	27	13.5	27		21.5		21.5
	25		50		359.4	553.5	847.9	1308.1	2012.2	19	38.5	19	38.5		27.5		27.5	11	22	11	22
	26		52		366.0	563.5	863.4	1331.8	2048.8		38	19.5	39	14	28	14	28
	27		54		372.5	573.6	878.8	1355.6	2085.4	18	36		39.5		28.5		28.5		22.5		22.5
	28		56		379.0	583.6	894.2	1379.4	2121.9	17	34	20	40.5	14.5	29	14.5	29	11.5	23	11.5	23
	29		58		385.6	593.7	909.6	1403.2	2158.5	16	32	20.5	41		29.5		29.5		23.5		23.5
	30		60		392.1	603.8	925.0	1427.0	2195.1	15	30	21	42	15	30	15	30	12	24	12	24
	31		62		398.6	613.8	940.4	1450.8	2231.7	14	28		42.5	14	28		30.5
	32		64		405.2	623.9	955.9	1474.5	2268.3	13	26	21.5	43	13	26	15.5	31		24.5		24.5
	33		66		411.7	634.0	971.3	1498.3	2304.9	12	24	22	44	12	24		31.5		24	12.5	25
	34		68		418.2	644.0	986.7	1522.1	2341.4	11	22		44.5	11	22	16	32	11	22		25.5
	35		70		424.8	654.1	1002.1	1545.9	2378.0	10	20	22.5	45.5	10	20		32.5	10	20	13	26
	36		72		431.3	664.2	1017.5	1569.7	2414.6	9	18	23	46	9	18	16.5	33	9	18
	37		74		437.9	674.2	1032.9	1593.5	2451.2	8	16		46.5	8	16		33.5	8	16		26.5
	38		76		444.4	684.3	1048.3	1617.3	2487.8	7	14	23.5	47.5	7	14	17	34	7	14	13.5	27
	39		78		450.9	694.4	1063.8	1641.0	2524.4	6	12	24	48	6	12		34.5	6	12		27.5
	40		80		457.5	704.4	1079.2	1664.8	2560.9	5	10	24.5	49	5	10	17.5	35	5	10	14
	41		82		464.0	714.5	1094.6	1688.6	2597.5	4	8		49.5	4	8		35.5	4	8
	42		84		470.5	724.6	1110.0	1712.4	2634.1	3	6	25	50	3	6	18	36	3	6		28.5
	43		86		477.1	734.6	1125.4	1736.2	2670.7	2	4	25.5	51	2	4		36.5	2	4	14.5	29
	44		88		483.6	744.7	1140.8	1760.0	2707.3	1	2		51.5	1	2	18.5	37	1	2		29.5
	45		90		490.1	754.7	1156.3	1783.7	2743.9	0	0	26	52.5	0	0		37.5	0	0	15	30
	弹簧刚度（N/mm）									ZH1型	ZH2型	ZH1型	ZH2型	ZH1型	ZH2型	ZH1型	ZH2型	ZH1型	ZH2型	ZH1型	ZH2型
	ZH1型				6.537	10.065	15.415	23.785	36.583
										向上	向下	向上	向下	向上	向下	向上	向下	向上	向下	向上	向下
	ZH2型				3.263	5.027	7.713	11.887	18.297	允许最大热位移量（mm）

注：1.选用举例见西北电力设计院《火力发电厂汽水管道支吊架设计手册》。

    2.荷载变化系数栏中表示了弹簧的经济工作范围：对热位移向上者，粗横线之上为经济工作范围；对热位移向下者，粗横线之下为经济工作范围。

表4-7-5  ZH106～120、ZH206～210号弹簧系列选用表

	弹簧工作范围内 变形量F				弹 簧 号															荷载变化系数C＇
					06	07	08	09	10	11	12	13	14	15	16	17	18	19	20
	ZH1型		ZH2型		荷 载 (N)															≤0.35				≤0.25				≤0.20
弹 簧 工 作 范 围	0	弹 簧 绝 对 变 形 量 F+35	0	弹 簧 绝 对 变 形 量 F+70	1715	2283	3048	4057	5400	7203	9604	12809	17150	22863	30458	40611	53969	72030	96040
	1		2		1764	2352	3136	4175	5547	7409	9878	13171	17640	23520	31331	41768	55507	74088	98784
	2		4		1813	2421	3224	4292	5704	7615	10153	13534	18130	24177	32203	42934	57046	76146	101528
	3		6		1862	2479	3303	4410	5860	7820	10427	13906	18620	24823	33065	44090	58594	78204	104272
	4		8		1911	2548	3391	4528	6017	8026	10702	14269	19110	25480	33937	45256	60133	80262	107016
	5		10		1960	2617	3479	4645	6164	8232	10976	14631	19600	26137	34810	46413	61671	82320	109760
	6		12		1989	2675	3567	4753	6321	8438	11250	15004	20090	26783	35682	47569	63220	84378	112504
	7		14		2058	2744	3655	4871	6478	8644	11525	15366	20580	27440	36554	48735	64758	86436	115248
	8		16		2107	2813	3744	4988	6625	8849	11799	15729	21070	28097	37416	49892	66297	88494	117992
	9		18		2156	2871	3832	5106	6782	9055	12074	16101	21560	28743	38289	51058	67845	90552	120736
	10		20		2205	2940	3920	5223	6938	9261	12348	16464	22050	29400	39161	52214	69384	92610	123480	15.5	31.5
	11		22		2254	3009	3998	5341	7095	9467	12622	16827	22540	30057	40033	53371	70923	94668	126224	16	32
	12		24		2303	3067	4087	5449	7252	9673	12897	17199	23030	30703	40905	54537	72471	96726	128968		32.5
	13		26		2352	3136	4175	5566	7399	9878	13171	17562	23520	31360	41768	55693	74010	98784	131712	16.5	33.5			12	24
	14		28		2401	3205	4263	5684	7556	10084	13446	17924	24010	32017	42640	56860	75548	100842	134456	17	34				24.5			9.5	19.5
	15		30		2450	3263	4351	5802	7713	10290	13720	18297	24500	32663	43512	58016	77097	102900	137200	17.5	35			12.5	25			10	20
	16		32		2499	3332	4439	5919	7860	10496	13994	18659	24990	33320	44384	59172	78635	104958	139944		36.5				25.5
	17		34		2548	3401	4528	6037	8016	10702	14269	19022	25480	33977	45256	60339	80174	107016	142688	18	36			13	26				20.5
	18		36		2597	3459	4616	6154	8173	10907	14543	19394	25970	34623	46119	61495	81722	109074	145432	18.5	37				26.5			10.5	21
	19		38		2646	3528	4704	6262	8330	11113	14818	19757	26460	35280	46991	62661	83261	111132	148176		37.5			13.5	27				21.5
	20		40		2695	3597	4782	6380	8477	11319	15092	20119	26950	35937	47863	63818	84799	113190	150920	19	38.5				27.5			11	22
	21		42		2744	3655	4871	6497	8634	11525	15366	20492	27440	36583	48735	64974	86348	115248	153664		38			14	28
	22		44		2793	3724	4959	6615	8791	11731	15641	20854	27930	37240	49608	66140	87886	117306	156408	18	36	19.5	39.5		28.5	14	28.5		22.5	11	22.5
	23		46		2842	3793	5047	6733	8947	11936	15915	21217	28420	37897	50470	67297	89425	119364	159152	17	34	20	40.5	14.5	29	14.5	29	11.5	23	11.5	23
	24		48		2891	3851	5135	6850	9094	12142	16190	21589	28910	38543	51342	68463	90973	121422	161896	16	32	20.5	41		29.5		29.5		23.5		23.5
	25		50		2940	3920	5223	6958	9251	12348	16464	21952	29400	39200	52214	69619	92512	123480	164640	15	30	21	42	15	30	15	30	12	24	12	24
	26		52		2989	3989	5312	7076	9408	12554	16738	22315	29890	39857	53087	70776	94051	125538	167384	14	28		42.5	14	28		30.5
	27		54		3038	4047	5400	7193	9555	12760	17013	22687	30380	40503	53959	71942	95599	127596	170128	13	26	21.5	43	13	26	15.5	31		24.5		24.5
	28		56		3087	4116	5478	7311	9712	12965	17287	23050	30870	41160	54821	73098	97138	129654	172872	12	24	22	44	12	24		31.5		24	12.5	25
	29		58		3136	4185	5566	7428	9869	13171	17562	23412	31360	41817	55693	74264	98676	131712	175616	11	22		44.5	11	22	16	32	11	22		25.5
	30		60		3185	4243	5655	7546	10025	13377	17836	23785	31850	42463	56566	75421	100225	133770	178360	10	20	22.5	45.5	10	20		32.5	10	20	13	26
	31		62		3234	4312	5743	7654	10172	13583	18110	24147	32340	43120	57438	76577	101763	135828	181104	9	18	23	46	9	18	16.5	33	9	18
	32		64		3283	4381	5831	7771	10329	13789	18385	24510	32830	43777	58310	77743	103302	137886	183848	8	16		46.5	8	16		33.5	8	16		26.5
	33		66		3332	4439	5919	7889	10486	13994	18659	24882	33320	44423	59172	78900	104850	139944	186592	7	14	23.5	47.5	7	14	17	34	7	14	13.5	27
	34		68		3381	4508	6007	7027	10643	14200	18934	25245	33810	45080	60045	80066	106389	142002	189336	6	12	24	48	6	12		34.5	6	12		27.5
	35		70		3430	4577	6096	8124	10790	14406	19208	25607	34300	45737	60917	81222	107927	144060	192080	5	10	24.5	49	5	10	17.5	35	5	10	14	28
	36		72		3479	4635	6174	8242	10947	14612	19482	25980	34790	46383	61789	82379	11476	146118	194824	4	8		49.5	4	8		35.5	4	8	14.2
	37		74		3528	4704	6262	8350	11103	14818	19757	26342	35280	47040	62661	83545	111014	148176	197568	3	6	25	50	3	6	18	36	3	6	14.4	28.5
	38		76		3577	4773	6350	8467	11260	15023	20031	26705	35770	47697	63524	84701	112553	150234	200312	2	4	25.5	51	2	4		36.5	2	4	14.6	29
	39		78		3626	4831	6439	8585	11407	15229	20306	27077	36260	48343	64396	85868	114101	152292	203056	1	2		51.5	1	2	18.5	37	1	2	14.8	29.5
	40		80		3675	4900	6527	8702	11564	15435	20580	27440	36750	49000	65268	87024	115640	154350	205800	0	0	26	52.5	0	0		37.5	0	0	15	30
	弹 簧 刚 度（N/mm）																			ZH1型	ZH2型	ZH1型	ZH2型	ZH1型	ZH2型	ZH1型	ZH2型	ZH1型	ZH2型	ZH1型	ZH2型
	ZH1型				49.0	65.3	87.0	116.0	154.2	205.8	274.4	365.8	490.0	653.4	870.2	1160.3	1541.5	2058.0	2744.0	向上		向下		向上		向下		向上		向下
	ZH2型				24.5	32.7	43.5	58.0	77.1	102.9	137.2	183.0	245.0	326.6	435.1	580.2	771.0	1029.0	1372.0	允许最大热位移量（mm）

注：1.选用举例见西北电力设计院《火力发电厂汽水管道支吊架设计手册》。

2.荷载变化系数栏中表示了弹簧的经济工作范围：对热位移向上者，粗横线之上为经济工作范围；对热位移向下者，粗横线之下为经济工作范围。
